한국 카톨릭대학교와 미국 사립 치료센터 파노라마 카메라 구축기

[보안뉴스 원병철] 보안 시스템이 점차 고성능화, 다기능화가 되고 있지만, 범죄의 기술 또한 그 이상으로 진화하고 있다. 시간과 장소, 나이와 성별을 불문하고 범죄의 종류와 범죄자의 성향도 다양해지고 있는 이 시점에서 ‘CCTV 마저 없었다면’ 이라는 가정을 둔다면 우리 시대의 안전은 그 누구도 보장할 수 없을 것이다.

하지만 아직도 사회 전반의 많은 분야에서는 저화질 영상과 형체를 알 수 없는 캡처 화면을 가지고 수많은 범죄를 예방하고 있다고 말한다. 모 CCTV 회사의 TV광고에서와 같이 범죄를 CCTV에서 잡아놓고도 범죄자의 얼굴조차 확인하기 어려운 것이 현 보안 시스템의 문제가 아닐까 생각된다.

[사례 1. 한국 카톨릭대학교]
파노라마 카메라로 캠퍼스의 안전을 책임진다

고화질 카메라를 도입한다고 할지라도 많은 카메라를 구매하는데 한계가 있으며, 그 많은 카메라의 데이터 과부하와 관제를 위한 리소스, 데이터 영상 추출을 위한 기반 시설비용까지 생각하면 카메라의 수량은 줄어 들 수밖에 없다. 적은 카메라만으로도 빈틈없는 감시를 할 수 있는 것이 가장 좋은 보안환경이 아닐까 싶다.

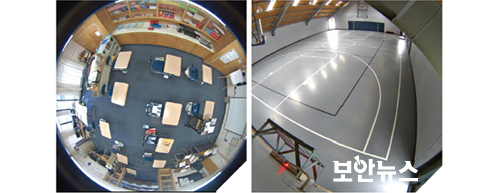

미래의 가장 중요한 인재인 학생들의 안전을 지키고, 범죄 없는 캠퍼스를 만들기 위해 가톨릭대학교는 고화질 IP 메가픽셀 카메라 전문 회사인 독일 MOBOTIX 사의 360도 어안카메라 Q25를 도입했다. CCTV의 첨단 기술을 선도하는 MOBOTIX는 모든 제품이 3메가픽셀 이상의 고성능 이미지 센서를 장착해 보다 넓은 지역의 감시를 위해 최적화 돼있다. MOBOTIX만의 뛰어난 Hemispheric 왜곡 보정 기술이 결합된 360도 어안렌즈를 장착한 Q25는 사각 없이 빈틈없는 전 방향 감시를 위한 솔루션 제품으로, 이번 CCTV 도입을 통해 가톨릭대학교는 카메라 수량을 최대한 줄이면서도 매우 선명한 영상 품질까지 확보해 이상적인 보안 시스템을 마련할 수 있게 됐다.

비용 절감과 차별화된 보안 시스템의 필요

많은 대학교들이 넓은 캠퍼스를 보유하고 있지만, 그 중에서도 도서관은 개인 학업과 스터디 모임, 도서 열람 등을 위해 가장 많은 학생들이 모이는 곳이다. 대학도서관은 학생의 출입이 많고 공간도 매우 넓어 도난과 성범죄에 취약하고, 이를 위해 필요한 보안 시스템의 비용 또한 매우 크다. 실제 가톨릭대학교의 도서관에서 기존 형태로 CCTV를 구축하기 위해서는 수십 대 이상의 카메라가 필요했다.

또한 카메라 수량이 많아지면서 이와 함께 필요한 NVR이나 DVR과 스토리지 증설 및 구축공사 비용이 여간 많은 비용이 아니었다. 넓은 도서관을 효율적으로 관제하기 위해 가톨릭대학교는 기존의 보안 시스템을 탈피하고자 했으며, 좀 더 지능적이고 기술적인 환경에 적합한 솔루션을 찾았다.

적은 수의 카메라로 넓은 범위 관제

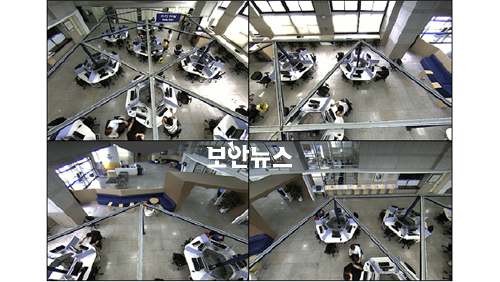

가톨릭대학교가 새로 구축한 보안 시스템과 기존의 시스템과의 차이점은 분명하다. 첫 번째는 고해상도 어안카메라다. 어안 화면을 굴곡 없이 보정하는 모보틱스의 뛰어난 기술은 사각 없이 모든 영역을 관제할 뿐만 아니라, 3메가픽셀 해상도로 넓은 영역을 깨끗하고 정확하게 영상을 출력하는 것이다. 한정된 각도의 렌즈로 한정된 구역만 볼 수 있고, 낮은 영상 품질 때문에 가까운 지역만 관제할 수밖에 없었던 기존 카메라의 한계를 한층 뛰어 넘은 것이다.

분산형 시스템의 차별성

두 번째 큰 차이점은 바로 분산형 시스템이다. 기존의 시스템을 보면 CCTV카메라에서 영상 데이터를 NVR이나 DVR로 전송하고 그 안에서 인코딩·디코딩 등의 영상처리 과정을 거친 후 스토리지를 통해 데이터를 저장하지만, 모보틱스의 분산형 시스템은 CCTV 카메라 내에서 NVR의 영상처리 기능을 모두 수행하고 카메라 내부에 장착된 SD카드에 영상까지 저장하는 All in One 솔루션이다. 똑똑한 카메라 하나로 다른 장비 없이 보안 시스템을 구성하는 것이다. 여기에 무상 제공되는 클라이언트 S/W로 관제 시스템까지 문제없다.

이러한 분산형 시스템은 데이터 추가 저장을 위한 스토리지 외에는 별도의 장비 구매가 필요하지 않으며, NVR에 걸리는 CPU 과부하로 인한 시스템 불안정화도 해소할 수 있다. 카메라의 추가 확장 및 구성 또한 매우 쉽다.

대학교 보안 시스템을 선도하는 가톨릭대학교

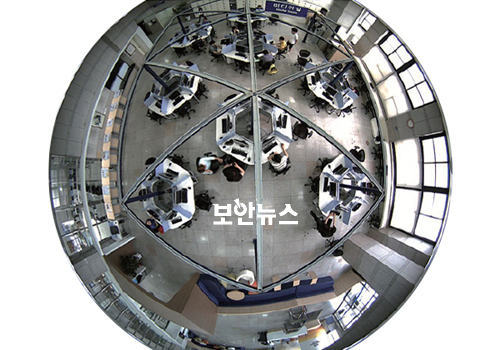

가톨릭대학교는 도서관 1층의 출입구부터 컴퓨터 자료실까지의 넓은 공간에 Q25 어안카메라 한 대만으로 전체 동선과 좌석의 모든 영역을 관제하고, 출입자 식별을 위해 출입구에 45도 렌즈의 카메라 한 대를 설치해 1층의 CCTV 구축을 완료했다. 그리고 상층에는 Q25 3대만으로 길고 넓은 열람실의 한 층을 모두 관제할 수 있게 됐다.

이번 보안 시스템 신규 구축을 통해 고화질 IP Surveillance 시스템을 보유하게 됐고, 뛰어난 성능과 차별화된 간단한 구성으로 획일화된 보안 시스템에 진화된 솔루션을 보여주었다. 또한 카메라 수량을 줄임으로 관리자의 피로도가 대폭 감소했으며, 구축뿐만 아니라 관리 비용 절감의 효과까지 얻었다. 향후 수많은 대학 보안 시스템 구축의 새로운 롤 모델은 가톨릭대학교가 될 것으로 기대된다.

[사례 2. 미국 사립 비영리 주거 치료센터]
조지 주니어 리퍼블릭 파노라마 카메라 구축사례

통합 IP 보안 시스템으로 광범위한 청소년 보호 시설을 완벽하게 커버 미국 펜실베니아주 조지 주니어 리퍼블릭(George Junior Republic)은 위험한 환경에 있는 남자 청소년들이 심리적 정서적으로 안정된 성인으로 자랄 수 있도록 지원하기 위해 1909년 설립된 사립 비영리 주거 치료센터다. 광범위한 규모의 센터는 무엇보다 이곳에 거주하는 청소년들이 안전하게 생활할 수 있는 환경을 마련하는 것이 필요했으며, 파노라마 카메라는 이를 위한 최고의 선택이 됐다.

미국 펜실베니아주 그로브 시에 위치한 500 에이커 규모의 펜실베니아 캠퍼스에는 1천명의 8~18세 청소년들이 상주하며 보호받고 있다. 센터에서는 청소년들은 면밀하게 관찰하고 안전하게 보호하는 환경을 제공하기 위해 최첨단 보안 시스템을 우선적으로 도입하기로 결정했으며 엑시스 네트워크 카메라를 기반으로 유연하고 신뢰성 높은 맞춤형 보안 솔루션을 구축했다.

파노라마 카메라로 전 구역에 대한 커버리지 확보

조지 주니어 리퍼블릭은 2005년에 우수한 이미지 품질, 신뢰성, 네트워크 통합 성능을 갖춘 엑시스 네트워크 카메라를 처음 도입했고, 2013년 전체 시스템을 업그레이드하면서 기존 카메라를 140대의 엑시스 네트워크 카메라 신제품으로 교체했다.

캠퍼스 내 모든 기술 건물 내부를 뛰어난 이미지 품질로 모니터링할 수 있도록 118도 광각 이미지를 제공하는 HDTV 1080p 해상도의 AXIS M3005-V, 134도 광각 이미지를 제공하는 3메가픽셀 해상도의 AXIS M3006-V, 그리고 360도/180도 파노라마뷰를 제공하는 5메가픽셀 해상도의 AXIS M3007-PV 고정형 돔 네트워크 카메라를 도입했다. 더불어 입구통로에는 AXIS M3014 고정형 돔 네트워크 카메라를 설치했다.

수많은 직원과 청소년들이 활동하는 가운데 시설물에 대한 투자를 보호하기 위해 파손방지형 카메라를 선택했고, 다양한 지점에 보다 간편하게 설치할 수 있도록 Power over Ethernet 지원 여부도 고려했다. 영상은 움직임이 있을 때만 녹화되며, 녹화된 영상은 24TB 스토리지 두 대에 30일간 저장된다. 전체 시스템은 Video Insight의 VMS 소프트웨어로 관리하고 있다.

조지 주니어 리퍼블릭의 IT 디렉터 브라이언 레드풋(Brian Redfoot)은 “캠퍼스 내 50개의 빌딩 전체에 대한 완벽한 커버리지가 필요했고, 360도 카메라와 광각 렌즈 카메라는 정말 유용했다”고 말했다.

외부 IP 장비와의 통합으로 감시 효율성 극대화

IP 네트워크 상에서 운영되는 AXIS P8221 I/O 오디오 모듈은 다른 IP 기술을 사용하는 장치를 광 네트워크에 연결해 엑시스 카메라와 통합할 수 있게 해 준다. 카메라는 청소년들이 취침시간 이후에 방을 벗어날 경우 이를 감지하는 초음파 모션 디텍션 장비와 연동돼 있다. 모션 디텍터가 움직임을 감지하면 연동된 카메라의 영상이 중앙 통제센터 스크린에 ‘팝업’으로 표시돼 직원이 실시간 영상을 확인할 수 있다. 이를 통해 단순히 모니터링하기만 할지 버튼을 눌러 110 dB의 알람을 울리게 할지 결정할 수 있다.

움직임이 없을 때는 영상은 표시되지 않고 움직임이 감지됐을 때만 실시간 영상이 표출되기 때문에, 보안 직원들이 모니터링이 필요한 실질적인 이벤트만을 확인해 대처할 수 있게 해 준다. “스크린에 30개의 영상이 돌아간다면, 어디에서 누가 움직이는지 전체를 확인하는 것은 불가능하다. 하지만 뭔가 이상조짐이 있는 것만 보여준다면, 무슨 일이 벌어지고 있는지 쉽게 알 수 있다”고 레드풋은 설명했다.

조지 주니어 리퍼블릭은 AXIS P8221 I/O 오디오 모듈이 제공하는 더 큰 통합 가능성을 활용하기 위해 오디오 알림을 위한 스피커, 소방훈련 스위치, 카메라와 통합된 비상 버튼 등을 추가로 설치할 계획이다.

360도 파노라마 영상을 제공하는 파손방지형 실외용 고정형 네트워크 카메라

AXIS M3027-PVE는 360도/180도 파노라마 제공으로 효율적인 광역 감시가 가능하며 가격경쟁력이 뛰어난 5메가픽셀 미니 돔 네트워크 카메라이다. 천장이나 지붕 아래, 현관에 설치할 경우에는 360도 오버뷰를, 벽에 설치할 경우에는 180도 파노라마 화면을 제공한다. 수평 파노라마 및 더블 파노라마, 쿼드 뷰(Quad Views)와 같은 디워핑(De-Warping) 뷰, 관심 영역을 디지털 방식으로 팬, 틸트 및 줌 할 수 있는 영역 보기 모드 등 다양한 화면 보기 모드를 지원한다. 또한, H.264 및 Motion JPEG 다중 스트림을 동시에 전송할 수 있으며, I/O포트를 사용하면 외부 장치와 연결이 가능하다.

충격과 파손으로부터 보호하는 고강도 재질로 설계돼, IK10 등급의 국제 규격 인증을 획득한 제품으로 낮과 밤에 상관없이 고화질의 영상 감시가 가능하며 실내와 실외 모두 적용 가능한 네트워크 카메라다. 또한 엑시스 카메라 애플리케이션 플랫폼(AXIS Camera Application Platform)을 통해 지능형 비디오 애플리케이션을 제품에 탑재할 수 있도록 지원한다. 적은 예산으로 영상 감시 솔루션을 구축해야 하는 호텔, 연회 장소, 레스토랑 및 사무실에서 효과적으로 도입해 사용할 수 있다.
[원병철 기자(sw@infothe.com)]
